AKEMOND DL-1000多通道應變測試系統現場技術交流與實戰應用案例

?? 時間與地點

• 時間：2026年4月15日




• 地點：客戶現場（某企業研發中心）




• 參與人員：我方技術支持工程師團隊、客戶研發部負責人及測試工程師







?? 交流背景與客戶需求

本次走訪的客戶專注于大型機械結構件的研發與生產，近期正面臨一項挑戰：在對新型設備進行結構強度驗證時，現有測試設備通道數量不足，且抗干擾能力弱，導致現場數據波動大，無法準確捕捉瞬態沖擊載荷下的真實應變狀態。

客戶核心訴求集中在三點：

1. 高密度采集：需同時對30余個測點進行同步測量，確保數據相位一致。




2. 現場適應性：設備需適應車間振動、溫濕度變化及長距離傳輸環境。




3. 移動便捷性：測試點位分散，要求設備便于在不同車間流轉，部署快捷。




?? AKEMOND DL-1000 解決方案亮點展示

結合客戶需求，我們重點介紹了 AKEMOND DL-1000-2632K 系統的核心特性：

1. 高密度同步采集架構

• 配置方案：單機搭載4個8通道模塊，共 32通道 并行工作。




• 同步性能：所有通道嚴格遵循 同步采樣 機制，10kHz/通道 的高采樣率配合 24位Δ-Σ ADC，完美滿足客戶對高頻動態信號的捕捉需求，消除了傳統分時掃描帶來的相位誤差。




2. 卓越的測量精度與穩定性

• 核心指標：0.5% 的整體精度，±0.1%FS 的非線性度。




• 溫度表現：針對車間環境溫差，強調了 6ppm/℃ 的低增益漂移特性，確保長時間測試中增益不隨溫度波動而偏移，保證了數據的長期可比性。




• 微伏級感知：3.5062nV/V/LSB 的標度系數，有效分辨微弱應變信號。




3. 工業級的可靠性與防護

• 環境耐受：-40°C~70°C 的工作溫度范圍和寬濕度適應，完全覆蓋車間嚴苛條件。




• 電路安全：端子間 30V過壓保護 設計，有效防止現場誤接線或感應電浪涌對設備的損傷。




4. 極致的現場機動性

• 一體化移動平臺：推薦并演示了 "DL-1000主機 + i5筆記本 + 20寸防震拉桿箱" 的組合方案。




• 14寸輕薄本 兼顧處理性能與便攜，16GB內存流暢運行分析軟件。




• 定制化內襯的黑色拉桿箱 為整套精密儀器提供了堅固的物理屏障，實現“拎包即走，到場即測”。




?? 現場實戰演示與技術探討

在現場演示環節，我們模擬了客戶的實際工況：

1. 快速組網：展示了通過 D-Sub 25針 接口快速連接多路傳感器的過程，相比傳統單線連接效率提升顯著。




2. 半橋配置：針對客戶主要使用的120Ω電阻應變片，實操演示了 1/4橋（三線式） 的連接與自動補償設置，有效抑制了長導線帶來的溫漂影響。




3. 抗干擾對比：開啟模擬預濾波器，直觀對比了在有車間電磁干擾環境下，信號波形的穩定度差異，驗證了 Delta-Sigma架構 的抗混疊效果。




? 客戶反饋與結論

經過深入交流與演示，客戶對 AKEMOND DL-1000 系統給予了高度認可：

• 解決了燃眉之急：32通道同步能力直接滿足了其多測點同步對比的需求，避免了分批測試的不確定性。




• 打消了環境顧慮：寬溫域和過壓保護設計讓客戶對設備下車間不再擔憂。




• 贊賞移動設計：“筆記本+拉桿箱”的方案被評價為“最懂現場工程師的配置”，極大降低了轉場測試的勞動強度和時間成本。




雙方約定后續進行樣機深度試用，并針對特定材料結構的應力分布優化展開進一步合作。

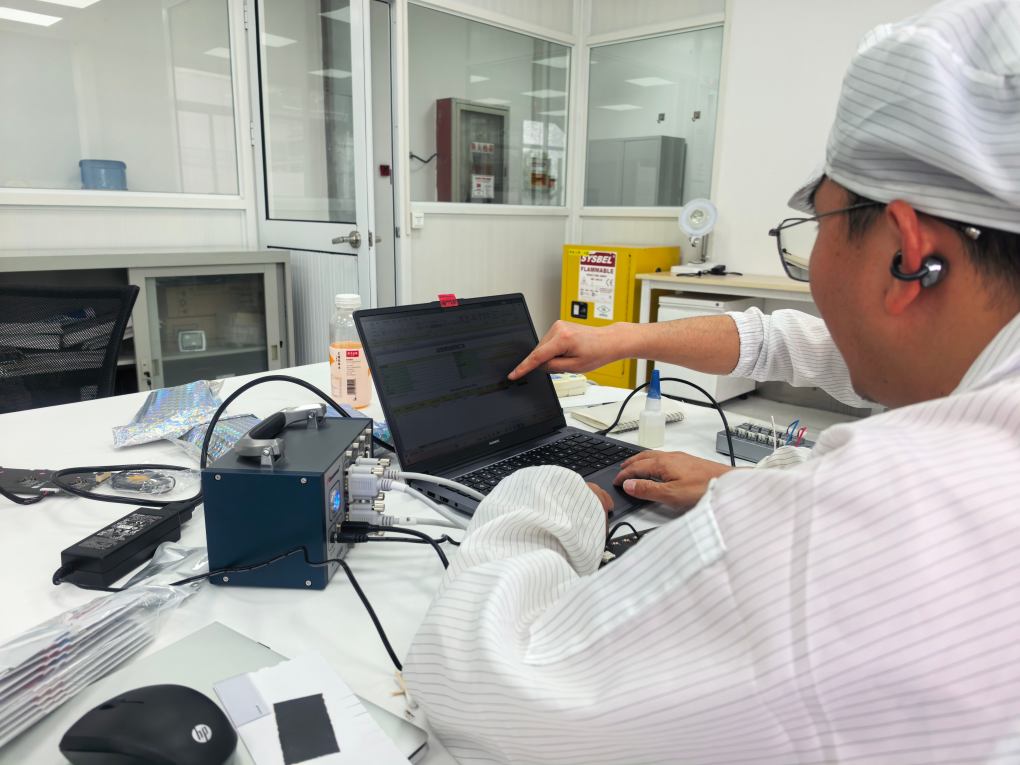

(附：現場交流照片/波形截圖示例)
