導讀:一體化智能開關ETS6124A-BR/CR在汽車電子系統測試中,您是否也正面臨這些挑戰?面對多節點CAN/LIN網絡測試,繼電器矩陣錯綜復雜,接線繁瑣,易出錯測試系統擴展性差,新增DUT意味著重新設計硬件連接測試流程依賴大量手動操...

在汽車電子系統測試中,您是否也正面臨這些挑戰?
面對多節點CAN/LIN網絡測試,繼電器矩陣錯綜復雜,接線繁瑣,易出錯
測試系統擴展性差,新增DUT意味著重新設計硬件連接
測試流程依賴大量手動操作與硬編碼,效率低下,靈活性不足
設備繁多,測試臺空間緊張,部署與維護成本高昂

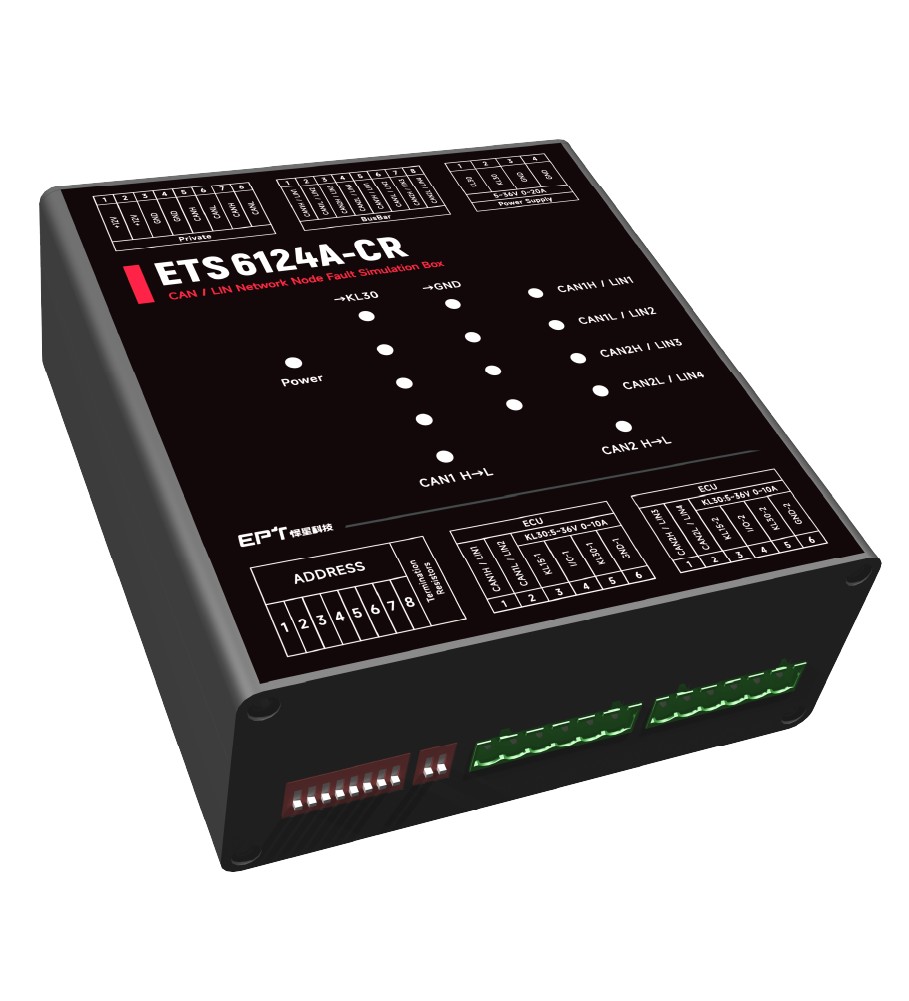

ETS6124A-BR/CR是一款專為汽車CAN/LIN總線系統測試設計的可編程智能開關設備。它徹底摒棄了傳統的繼電器堆疊方案,將物理層收發器、程控開關與精密測量集成于一個緊湊的設備中,通過簡單的指令即可實現測試儀表與被測單元(DUT)之間的智能路由與連接管理。
核心價值一:極致簡化
接線革命:一個設備,多路通道。取代復雜的繼電器矩陣和線束,連接圖變得清晰簡單。
編程革命:支持標準CAN指令程控,輕松集成到自動化測試序列中,告別對硬接線的依賴。
核心價值二:靈活擴展
支持多達6個DUT的并行連接與管理(通過級聯可擴展更多)。
通道可按需配置:2路CAN、或1路CAN+2路LIN、或4路LIN,靈活適應不同測試場景。
核心價值三:高精度集成
內置高精度電流監測通道(范圍0-10A),分辨率高達100uA,在測試同時完成供電質量監測。
提供程控電源接口(0-36V/500mA),可直接為ECU供電,功能高度集成。
核心價值四:緊湊可靠
堅固的工業級設計,工作溫度橫跨-20°C至85°C,適應嚴苛環境。
體積僅120mm x 135mm x 50mm,重量約433g,極大節省寶貴的測試臺空間,支持高密度部署。
ECU系統集成測試:在實驗室快速切換測試臺架與不同ECU或不同管腳之間的總線連接。
產線EOL測試:通過程序自動配置測試路徑,實現對多個DUT的自動化、流水線式功能測試。
研發驗證測試:靈活模擬網絡拓撲變化,輕松實現總線負載、錯誤注入等測試場景的搭建。
項目 | 參數 |
|---|---|
工作電壓 | 12V ±1VDC |
ECU供電接口 | 0-36V 可編程,最大500mA |
電流監測 | 0-10A,高精度(最高±100uA) |
程控方式 | CAN總線指令 |
通道配置 | 支持2 CAN / 1 CAN+2 LIN / 4 LIN |
工作溫度 | -20°C ~ +85°C |
設備尺寸 | 120mm * 135mm * 50mm |
設備重量 | 約433克 |
ETS6124A-BR/CR 不僅僅是一個開關,更是您構建高效、靈活、未來可擴展的汽車電子測試平臺的核心基石。
立即聯系我們,了解如何用ETS6124A-BR/CR重構您的測試流程,釋放測試效率的無限潛能!
