精準洞察，點亮智能出行——HIOKI 3276助力汽車大燈研發邁向新高度

    在汽車照明技術飛速發展的今天，從傳統的鹵素?zé)舻絃ED、激光大燈，再到如今集成了ADB（自適應遠光燈）、AFS（自適應前照燈系統）的智能矩陣式LED，汽車大燈已不再是單純的照明工具，而是復雜的電子控制系統。

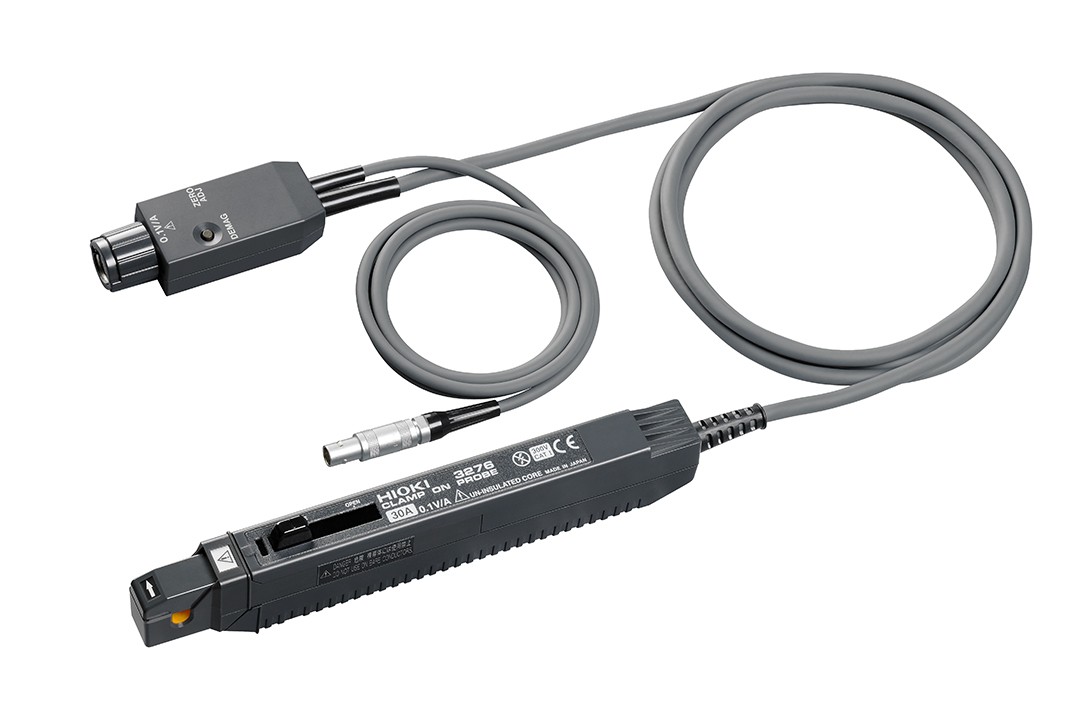

    對于汽車電子工程師而言，在開發過程中面臨的挑戰不僅僅是光型設計，更多的是電源完整性、瞬態響應以及微小信號的捕捉。日本日置（HIOKI）鉗式電流探頭3276，憑借其DC~100MHz的超寬頻帶與高精度特性，正是您攻克大燈研發難題的得力助手。

直擊汽車大燈開發的三大痛點

1. 捕捉PWM調光中的高頻紋波

現代LED大燈普遍采用PWM（脈沖寬度調制）進行調光控制。為了消除人眼可見的頻閃并保證光源穩定，開關頻率往往很高。

• 3276的解決方案：DC至100MHz的帶寬與≤3.5ns的上升時間，能夠精準還原PWM調光信號的高頻細節，讓您清晰觀測到MOSFET開關過程中的電流毛刺與振鈴，確保驅動電路的穩定性。

2. 監測待機與休眠的微安級漏電流

BCM（車身控制模塊）要求大燈在休眠模式下功耗極低。如何在不斷開電路的情況下，準確測量幾毫安甚至更小的靜態電流，是困擾許多工程師的難題。

• 3276的解決方案：具備高S/N比（信噪比），2.5mA的低噪聲水平使得觀測mA級別的微小波形成為可能。無需破壞線束，即可輕松評估大燈的休眠功耗，助您滿足嚴苛的車規級能耗標準。

3. 應對啟動浪涌與瞬態峰值

冷啟動時的浪涌電流往往是正常工作電流的數倍。最大峰值電流可達50A peak，能夠安全耐受大燈開啟瞬間的沖擊電流，同時0.1V/A的輸出可直接接入示波器BNC接口，真實還原電流波形。

HIOKI 3276 核心參數適配表

典型應用場景

1. 驅動板（Driver）能效分析：配合功率分析儀或示波器，測量大燈驅動板的轉換效率與電流諧波。

2. 熱插拔與保護電路驗證：監測TVS管動作及保險絲熔斷時的瞬間電流變化。

3. CAN/LIN總線干擾排查：雖然主要測電流，但高帶寬特性也可輔助分析電源線上的通訊干擾波形。

配套電源，即插即用

HIOKI 3276需搭配專用電源供應器（如選件3272）。該電源支持寬電壓輸入（100V-240V），可為多臺探頭供電，讓您的實驗室測試環境整潔高效。

結語

在汽車大燈向智能化、高清化演進的道路上，每一個微小的電流波動都可能影響駕駛安全。選擇HIOKI 3276鉗式電流探頭，用100MHz的視野洞察細微，用毫安級的精度把控品質。
